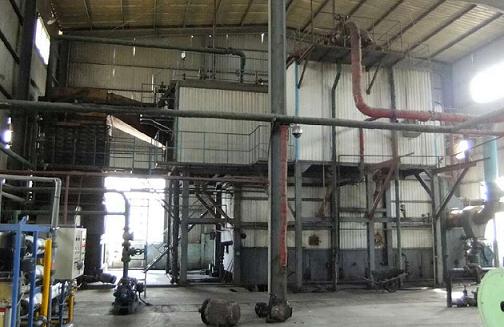

经过广泛的调研，对国内同类型锅炉的炉型构造、性能、经济技术指标等进行了全面分析对比，确定我厂新设计的锅炉采用双锅筒、纵置式。锅炉采用D型布置，右侧为燃烧室，左侧为对流受热面。由于有足够的燃烧空间，能够保证充分燃烧。在尾部布置钢管式省煤器和钢管式空气预热器。锅炉房采用单层布置，锅炉散装出厂。
锅炉由本体、钢架、外包、炉墙、空气预热器、省煤器等部件组成。 锅炉本体主要有上下锅筒、过热器、对流管束、水冷壁、集箱等组成。本体现场组装，钢架、外包、炉墙采用现场施工。
该锅炉在炉膛前侧布置一只燃烧器。在锅炉顶面及尾部共布置三只防爆门。使整个系统更加安全可靠。
